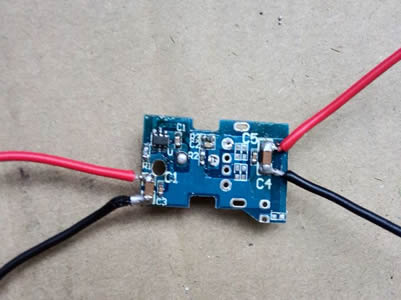

最新12v轉5v芯片電路圖，AH8601電源模塊



 深圳振邦微科技AH8601,2A降壓型同步整流芯片
，是國內首家采用SOT23-6小型封裝大電流同步2A芯片。內部集成極低RDS內阻10豪歐金屬氧化物半導體場效應晶體管的(MOSFET) 。輸入工作電壓寬至4.5V到21V，輸出電壓0.8V可調至17V
。2A的連續負載電流輸出可保證系統各狀態下穩定運行。其效率高達94% ，滿足各系統日益增強的節能和持久工作的要求 。內部振蕩頻率600KHz ,以保證對系統其它部分的EMI干擾最小
。該芯片還具有軟啟動和逐周期過流保護
、短路保護及過溫保護功能。

AH8601采用標準小型化SOT23-6封裝 ，大大節省了PCB板空間
，降低了成本 。適合小型化數碼通訊電子產品的需要
。


 9v降5v 1A 高效同步整流降壓芯片
，小封裝低成本12v降5v 1A 高效同步整流降壓芯片，小封裝低成本

12v轉5v芯片主要特性
1、2A輸出電流
2 、輸入電壓范圍 4.75到21V
3
、輸出可調范圍為0.923V到18V
4、效率可達94%
5 、可調軟啟動時間
6
、外圍使用低ESR瓷片電容可保證其穩定工作
7、固定的600kHz工作頻率 ，每個周期內都有限流功能
8 、具有欠壓保護功能
9
、Sot23-6封裝

12v轉5v應用領域：
1、分立式電源系統
2 、網絡系統
3
、FPGA, DSP, ASIC 電源
4、綠色電子產品
